Клапаны электромагнитные КЭГ-9720
Предназначены для использования в системах дистанционного управления гозогорелочных устройств паровых и водогрейных котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.Детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь).Седло клапана защищено от загрязнений фильтром на входе.
Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления. Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/ 4".Рабочее положение – электромагнитом вверх.
Технические характеристики электромагнитных клапанов КЭГ-9720
Параметр | Значение | Примечание |
Условный проход Ду, мм | 20, 25, 32, 40, 50, 65, 80 | |
Время откр.-закр., с | 1 | |
Диапазон давлений, бар | 0...4 | Ду 20, 25, 65, 80 |
0...1 | Ду 32, 40, 50, 65, 80 | |
Частота включения, 1/час | 1000 | Ду 20, 25, 32, 40, 50 |
300 | Ду 65, 80 | |
Ресурс включений | 1х10^6 | Ду 20, 25, 32, 40, 50 |
5x10^6 | Ду 65, 80 | |
Объемный расход, м3/час (по воздуху) | 200 | Для Ду 20 при Pвх=4 бар |
220 | Для Ду 25 | |
15, 50, 150 | Для Ду 32 при перепаде 1, 10, 100 мбар | |
18, 60, 180 | Для Ду 40 | |
22, 70, 200 | Для Ду 50 | |
250 | Для Ду 65 при перепаде 7,6х10^3 Па | |
440 | Для Ду 80 | |
Потребляемая мощность, ВА | 35 | Ду 20, 25, 32, 40, 50 |
75 | Ду 65 | |
90 | Ду 80 | |
Степень защиты | IP 65 | |
Температура окружающей среды, С | -30...+40 |

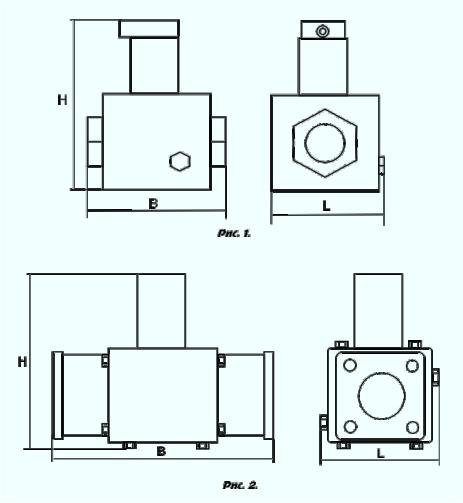

Ду, мм | Ширина, L | Высота, H | Строительная длина, B | Масса, кг | Исполнение |
20 | 90 | 165 | 105 | 2,5 | муфтовый, рис. 1 |
25 | 90 | 165 | 105 | 2,8 | |
32 | 100 | 195 | 160 | 3,7 | |
40 | 100 | 195 | 160 | 3,9 | |
50 | 100 | 195 | 160 | 4,2 | |
65 | 155 | 290 | 320 | 13 | фланцевый, рис. 2 |
80 | 155 | 290 | 320 | 15 |
