Клапаны термозапорные КТЗ

Клапаны термозапорные КТЗ Термозапорные клапаны КТЗ для автоматического перекрытия газопровода, подводящего газ к промышленным или бытовым приборам, при нагревании во время пожара.

Клапан КТЗ состоит из следующих компонентов: стальной корпус, затвор, выполненный в виде шарика или тарели, в открытом положении затвор удерживается тепловым замком. При нагревании клапана до температуры около 100 °С тепловой замок высвобождает затвор, досылаемый пружиной в седло клапана, перекрывая поток газа. Герметичность, сработавшего клапана, обеспечивается сопряжением конусов затвора и седла клапана - "металл по металлу". Форма затвора, его расположение в корпусе обеспечивает свободное движение потока газа при открытом положении клапана.

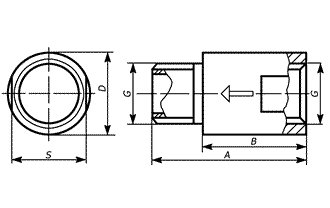

Резьбовое соединение (внутр.-наруж.)

Параметры	Обозначение/Показатели
Условный проход	КТЗ 15	КТЗ 20	КТЗ 25	КТЗ 32	КТЗ 40	КТЗ 50
Присоединение	резьба
Резьба трубная цилиндрическая	G 1/2”	G 3/4”	G 1”	G 1 1/4”	G 1 1/2”	G 2”
А мм	62	68	84	88	105	102
В мм	46	52	62	64	77	74
D мм	26,5	32,5	38,5	48,5	58,5	72
S мм	24	30	36	46	55	65
Масса кг	0,13	0,20	0,32	0,43	0,75	1,45
Рабочее давление, кг/см ?	до 6
Температура срабатывания	80-100 °С
Материал корпуса клапана	Сталь 20
КТЗ соответствует исполнению УЗ категории 3 по ГОСТ 15150-69

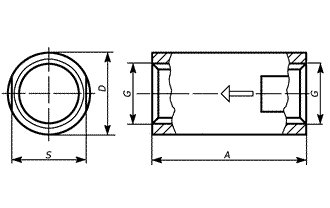

Резьбовое соединение (внутр.-внутр.)

Параметры	Обозначение/Показатели
Условный проход	КТЗ 15	КТЗ 20	КТЗ 25	КТЗ 32	КТЗ 40	КТЗ 50
Присоединение	резьба
Резьба трубная цилиндрическая	G 1/2”	G 3/4”	G 1”	G 1 1/4”	G 1 1/2”	G 2”
А мм	68	73	87	93	110	108
D мм	26,5	32,5	38,5	48,5	58,5	72
S мм	24	30	36	46	55	65
Масса кг	0,14	0,24	0,34	0,48	0,76	2,15
Рабочее давление, кг/см ?	до 6
Температура срабатывания	80-100 °С
Материал корпуса клапана	Сталь 20
КТЗ соответствует исполнению УЗ категории 3 по ГОСТ 15150-69

Клапан термозапорный с фланцевым присоединением

Параметры	Обозначение/Показатели
Условный проход	КТЗ 50	КТЗ 65	КТЗ 80	КТЗ 100	КТЗ 150	КТЗ 200
Присоединение	Фланцевое
D мм	160	180	195	215	280	335
A мм	90	95	135	135	185	240
Масса кг	6,0	8,5	11,2	14,0	23,6	38,6
Рабочее давление, кг/см ?	до 16
Температура срабатывания	80-100 °С
Материал корпуса клапана	Сталь 20
КТЗ соответствует исполнению УЗ категории 3 по ГОСТ 15150-69
Фланец: параметры крепежных отверстий
Dотв мм	125	145	160	180	240	295
dотв мм	18	18	18	18	22	22
n отв	4	4	8	8	8	12
Фланец: параметры крепежных отверстий на термозапорных клапанах по ГОСТ 12815-80. Исполнение 1 с соединительным выступом по ГОСТ 12820-80
